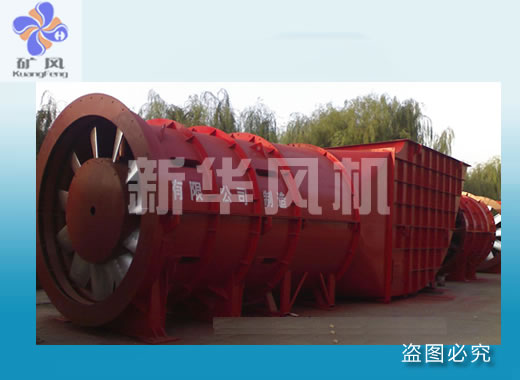

FBDCZ礦用對旋風機

FBDCZ礦用風機

產品描述：該機采用了對旋式結構，即兩臺同型號風機對接一起，兩機葉輪旋轉方向相反，可以省去中導葉和減少導葉的損失，提高了效率。采用電機與葉輪直聯的形式，由于結構簡單，除對電機軸承定期加油外，一般不需要維修，可以長期連續運行。
在線訂購

FBDCZ（原BDK）系列（dⅠ）

防爆軸流通風機

使用說明書

特點

該機采用了對旋式結構，即兩臺同型號風機對接一起，兩機葉輪旋轉方向相反，可以省去中導葉和減少導葉的損失，提高了效率。采用電機與葉輪直聯的形式，由于結構簡單，除對電機軸承定期加油外，一般不需要維修，可以長期連續運行。

該系列風機的電動機功率小于200KW時，配套YB系列派生系列的YBF系列隔爆型電機，電機安裝在主風筒內的密閉罩中，密閉罩具有一定的、耐壓性，它可以使電機與風機流道中含瓦斯的氣體隔絕，密閉罩設有兩排流線形風管道，通過主風筒與地面大氣相通，使新鮮空氣流入密閉罩內，同時又可使罩內空氣在風機運行中保持正壓狀態。使電機始終處于瓦斯?jié)舛刃∮?%的條件下工作，符合安全防爆要求。

該系列風機最高裝置靜壓效率可達86%，高效區域?qū)拸V，在主風筒內安設了穩流環，風機性能曲線無駝峰，無喘振，任何阻力情況下均可穩定運行。噪聲較低，可以反轉反風，機運行穩定，機振小，風機和擴散器均安裝在帶輪的平板車上，可以長期連續運行。

6、該系列風機全部葉片可調整，共分為45o、40o、35o、30o和25o五個工作角度，前后級安裝角度可以一致，也可以不同，又可調節為45o以下的任意角度運行。可以單獨運行其中的一臺風機，因此，可調范圍極其寬廣。在礦井投產初期可只運行其中的一級風機。

FBDCZ（原BDK62）系列防爆軸流通風機性能范圍及主要技術參數表

系列	機號	風量（m3/s）	全壓（Pa）	電機型號	功率（KW）
FBDCZ（A）-6 （n=980r/min）	14	10.1-31.7	918-2888	YBF280M-6	2×55
	15	12.4-39.0	1054-3315	YBF315S-6	2×75
	16	15.0-47.3	1199-3772	YBF315L1-6	2×110
	17	18.0-56.8	1353-4258	YBF315L2-6	2×132
	18	21.4-67.4	1517-4774	YBF355M2-6	2×185
	19	25.1-79.3	1690-5319	YBF355L1-6	2×220
	20	29.3-92.5	1873-5893	YBF355L2-6	2×250
	21	33.9-107.0	2065-6497	YBF450M1-6	2×355
FBDCZ（A）-8 （n=740r/min）	17	13.6-42.9	772-2428	YBF315S-8	2×55
	18	16.1-50.9	865-2722	YBF315M-8	2×75
	19	19.0-60.0	964-3033	YBF315L2-8	2×110
	20	22.1-69.8	1068-3360	YBF355M1-8	2×132
	21	25.6-80.8	1177-3705	YBF355M2-8	2×160
	22	29.5-92.9	1292-4066	YBF355L2-8	2×200
	23	33.7-106.2	1412-4444	YBF450S3-8	2×250
	24	38.2-120.7	1538-4839	YBF450M2-8	2×315
	25	43.2-136.4	1669-5250	YBF450M2-8	2×315
	26	48.6-153.4	1805-5679	YBF560M2-8	2×450
	27	54.4-171.8	1946-6124	YBF560M2-8	2×450
	28	60.7-191.6	2093-6586	YBF630M2-8	2×710
FBDCZ（A）-10 （n=590r/min）	20	17.6-55.7	679-2136	YBF315L-10	2×75
	21	20.4-64.4	748-2355	YBF355M1-10	2×90
	22	23.5-74.1	821-2585	YBF355M2-10	2×110
	23	26.8-84.7	898-2825	YBF355L1-10	2×132
	24	30.5-96.2	978-3076	YBF355L2-10	2×160
	25	34.5-108.7	1061-3338	YBF355L3-10	2×185
	26	38.8-122.3	1147-3610	YBF450M2-10	2×250
	27	43.4-137.0	1237-3893	YBF450M2-10	2×250
	28	48.4-152.8	1331-4187	JBO710M1-10	2×315
	29	53.8-169.7	1427-4491	JBO710M2-10	2×355

系列	機號	風量（m3/s）	全壓（Pa）	電機型號	功率（KW）
FBDCZ（A）-10 （n=590r/min）	30	59.5-187.9	1527-4806	JBO800S2-10	2×450
	32	72.3-228.0	1738-5468	JBO900S1-10	2×560
	34	86.7-273.4	1962-6173	JBO900S3-10	2×800
	36	102.9-324.7	2199-6921	JBO900M2-10	2×1000
FBDCZ（A）-12 （n=490r/min）	24	25.3-79.9	674-2122	JBO355S2-12	2×110
	25	28.6-90.3	732-2302	JBO355S2-12	2×110
	26	32.2-101.6	791-2490	JBO400S-12	2×132
	27	36.1-113.8	853-2685	JBO400M-12	2×160
	28	40.2-126.9	918-2888	JBO710S1-12	2×200
	29	44.7-140.9	985-3098	JBO710S1-12	2×200
	30	49.5-156.0	1054-3315	JBO710M1-12	2×250
	32	60.0-189.4	1199-3772	JBO800S2-12	2×355
	34	72.0-227.1	1353-4258	JBO900S1-12	2×450
	36	85.5-269.6	1517-4774	JBO900M1-12	2×560
	38	100.5-317.1	1690-5319	JBO900L1-12	2×800
	40	171.2-370.0	1873-5893	JBO900L2-12	2×1000
FBDCZ（B）-6 （n=980r/min）	15	14.5-36.6	805-2335	YBF280M-6	2×55
	16	17.6-44.4	916-2656	YBF315S-6	2×75
	17	21.1-53.3	1035-2999	YBF315M-6	2×90
	18	25.0-63.3	1160-3362	YBF315L2-6	2×132
	19	29.4-74.4	1292-3746	YBF355M1-6	2×160
	20	34.3-86.8	1432-4150	YBF355L1-6	2×220
	21	39.7-100.5	1579-4576	YBF450S2-6	2×280
FBDCZ（B）-8 （n=740r/min）	18	18.9-47.8	661-1917	YBF315S-8	2×55
	19	22.2-56.2	737-2136	YBF315M-8	2×75
	20	25.9-65.5	816-2367	YBF315L1-8	2×90
	21	30.0-75.9	900-2609	YBF355M1-8	2×132
	22	34.5-87.2	988-2863	YBF355M2-8	2×160
	23	39.4-99.7	1080-3130	YBF355L1-8	2×185
	24	44.8-113.2	1176-3408	YBF355L3-8	2×220
	25	50.6-128.0	1276-3698	YBF450M1-8	2×280
	26	56.9-144.0	1380-3999	YBF560S2-8	2×355

系列	機號	風量（m3/s）	全壓（Pa）	電機型號	功率（KW）
FBDCZ（B）-8 （n=740r/min）	27	63.7-161.0	1488-4313	YBF560S2-8	2×355
FBDCZ（B）-8 （n=740r/min）	28	71.1-179.8	1600-4638	YBF560M2-8	2×450
FBDCZ（B）-10 （n=590r/min）	21	23.9-60.5	572-1659	YBF315L-10	2×75
	22	27.5-69.5	628-1820	YBF315L-10	2×75
	23	31.4-79.5	686-1990	YBF355M1-10	2×90
	24	35.7-90.3	747-2166	YBF355M2-10	2×110
	25	40.3-102.1	811-2351	YBF355L2-10	2×160
	26	45.4-114.8	877-2542	YBF355L3-10	2×185
	27	50.8-128.6	946-2742	YBF450S3-10	2×200
	28	56.7-143.4	1017-2949	YBF450M2-10	2×250
	29	63.0-159.3	1091-3163	YBF450M2-10	2×250
	30	69.7-176.4	1168-3385	JBO710M1-10	2×315
	32	84.6-214.0	1329-3851	JBO800S2-10	2×450
	34	101.5-256.7	1500-4348	JBO900S1-10	2×560
	36	120.4-304.7	1682-4874	JBO900M1-10	2×710
FBDCZ（B）-12 （n=490r/min）	25	33.5-84.8	559-1621	JBO355S2-12	2×110
	26	37.7-95.3	605-1754	JBO355S2-12	2×110
	27	42.2-106.8	652-1891	JBO400S-12	2×132
	28	47.1-119.1	702-2034	JBO400M-12	2×160
	29	52.3-132.3	753-2182	JBO400M-12	2×160
	30	57.9-146.5	806-2335	JBO710S1-12	2×200
	32	70.3-177.7	916-2656	JBO710M1-12	2×250
	34	84.3-213.2	1035-2999	JBO800S1-12	2×315
	36	100.0-253.1	1160-3362	JBO900S1-12	2×450
	38	117.6-297.6	1292-3746	JBO900M1-12	2×560
	40	137.2-347.2	1432-4150	JBO900M2-12	2×710
	42	158.8-401.9	1579-4576	JBO900L2-12	2×1000
	44	182.6-462.1	1733-5022	JBO900L3-12	2×1250
