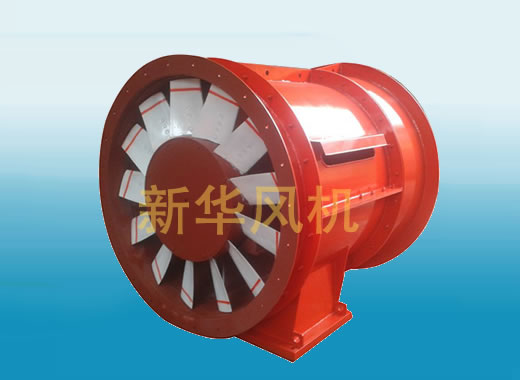

新一代K、DK(K)系列礦用節能風機(原BDK62風機）
1、概述
新一代K、DK系列礦用節能風機，是在原礦用節能風機的基礎上，通過技術改進、完善結構、提高性能和擴大機號而設計成功的。該系列風機運轉效率更高、噪聲更低、性能范圍更大，節能效果更為顯著。同時主風筒內設有穩流環裝置，特性曲線無駝峰，可保證風機在任何阻力狀態下都可穩定運轉。
為擴大該系列風機的性能范圍，滿足各類大中小型煤礦山的需要，使低、中、高阻力和大、中、小風量的各類型通風網路，均可選到在高效區運轉的主扇、輔扇和多級機站風機，該系列風機采用0.40和0.45兩種輪轂比、單機和對旋兩種結構型式，即分為K40、K45和DK40、DK45四種。并且K40分別采用4、6、8極電機為三種轉速，K45分別采用4、6極電機為二種轉速，DK40、DK45均分別為6、8極電機為二種轉速。
這樣，各個機號與二種輪轂比、二種結構型式和三種轉速，按一定的方式“組合”，便使該系列風機共有93種規格。
新一代K系列和DK系列無駝峰礦用節能風機性能范圍和主要技術參數，分別見表2和表3。表中所列參考重量為包括電機和擴散器的整機重量。
K40和K45系列風機示意圖和外形結構示意圖和外形尺寸表，分別見圖5和表4、表5。
DK40和DK45系列風機及其擴散器結構示意圖和外形尺寸表，分別見圖6和表6、表7。
新一代K、DK系列礦用節能風機的型號表示方法(舉例)如下：
K40-4-№15
K：礦用風機(“DK”為對旋型礦用風機)
40：輪轂比=0.40(“45”為
=0.45)
4：電機極數為4，n=1450r/min(“6”為6極，n=980r/min；“8”為8極，n=730r/min)
№15：機號為15
K、DK系列風機型號新、舊表示方法對應關系如下表：
|
現風機型號表示方法 |
對應原風機型號表示方法 |
|
(K)K40-4-№ |
K40(A) |
|
(K)K40-6-№ |
K40(B) |
|
(K)K40-8-№ |
K40(C) |
|
(K)DK40-6-№ |
DK40(B) |
|
(K)K45-6-№ |
K45 |
|
(K)DK45-6-№ |
DK45 |
新一代K、DK(K)系列礦用節能風機(原BDK62風機）
1、概述
新一代K、DK系列礦用節能風機，是在原礦用節能風機的基礎上，通過技術改進、完善結構、提高性能和擴大機號而設計成功的。該系列風機運轉效率更高、噪聲更低、性能范圍更大，節能效果更為顯著。同時主風筒內設有穩流環裝置，特性曲線無駝峰，可保證風機在任何阻力狀態下都可穩定運轉。
為擴大該系列風機的性能范圍，滿足各類大中小型煤礦山的需要，使低、中、高阻力和大、中、小風量的各類型通風網路，均可選到在高效區運轉的主扇、輔扇和多級機站風機，該系列風機采用0.40和0.45兩種輪轂比、單機和對旋兩種結構型式，即分為K40、K45和DK40、DK45四種。并且K40分別采用4、6、8極電機為三種轉速，K45分別采用4、6極電機為二種轉速，DK40、DK45均分別為6、8極電機為二種轉速。
這樣，各個機號與二種輪轂比、二種結構型式和三種轉速，按一定的方式“組合”，便使該系列風機共有93種規格。
新一代K系列和DK系列無駝峰礦用節能風機性能范圍和主要技術參數，分別見表2和表3。表中所列參考重量為包括電機和擴散器的整機重量。
K40和K45系列風機示意圖和外形結構示意圖和外形尺寸表，分別見圖5和表4、表5。
DK40和DK45系列風機及其擴散器結構示意圖和外形尺寸表，分別見圖6和表6、表7。
新一代K、DK系列礦用節能風機的型號表示方法(舉例)如下：
K40-4-№15
K：礦用風機(“DK”為對旋型礦用風機)
40：輪轂比=0.40(“45”為=0.45)
4：電機極數為4，n=1450r/min(“6”為6極，n=980r/min；“8”為8極，n=730r/min)
№15：機號為15
K、DK系列風機型號新、舊表示方法對應關系如下表：
|
現風機型號表示方法 |
對應原風機型號表示方法 |
|
(K)K40-4-№ |
K40(A) |
|
(K)K40-6-№ |
K40(B) |
|
(K)K40-8-№ |
K40(C) |
|
(K)DK40-6-№ |
DK40(B) |
|
(K)K45-6-№ |
K45 |
|
(K)DK45-6-№ |
DK45 |
新一代K系列無駝峰礦用節能風機性能范圍和主要技術參數 表2
|
K K40-8 n=730 r/min |
機號 風量m3/s 全壓Pa 功率KW 電機型號 參考重量kg 曲線編號 |
11 5.7-12.4 52-238 4 Y160M1-8 1087 29-25 |
12 7.4-16.1 61-283 5.5 Y160M2-8 1283 29-26 |
13 9.4-20.5 72-332 7.5 Y160L-8 1510 29-27 |
14 11.8-25.6 84-386 11 Y180L-8 1773 29-28 |
15 14.5-31.5 96-443 15 Y200L-8 2578 30-29 |
16 17.6-38.3 109-504 22 Y225M-8 2976 30-30 |
17 21.1-45.9 123-568 30 Y250M-8 3405 30-31 |
18 25.0-54.5 138-637 37 Y280S-8 3905 30-32 |
19 29.4-64.1 154-710 55 Y132S-8 4766 31-33 |
20 34.3-74.7 170-787 75 Y315M-8 6216 31-34 |
21 39.7-86.5 188-867 90 Y315L1-8 6800 31-35 |
22 45.7-99.4 206-952 110 Y315L2-8 7420 31-36 |
23 52.2-113.6 225-1041 132 Y355M-8 8616 32-37 |
24 59.3-129.1 245-1133 160 Y355M-8 9317 32-38 |
25 67.0-146 266-1229 200 Y355L-8 11666 32-39 |
26 75.4-164.2 288-1330 250 Y450S3-8 13638 32-40 |
|
K K40-6 N=980r/min |
機號 風量m3/s 全壓pa 功率kw 電機型號 參考重量kg 曲線編號 |
7 2.0-4.3 38-174 1.1 Y90L1-6 350 18-09 |
8 3.0-6.4 49-227 2.2 Y112M-6 468 19-10 |
9 4.2-9.1 62-287 3 Y132S-6 603 19-11 |
10 5.8-12.5 77-355 5.5 Y132M2-6 924 19-12 |
11 7.7-16.7 93-429 7.5 Y160M-6 1137 1913 |
12 9.9-21.7 111-510 15 Y180L-6 1395 19-14 |
13 12.6-27.5 130-599 18.5 Y200L-6 1650 19-15 |
14 15.8-34.4 150-695 30 Y225M-6 1952 19-16 |
15 19.4-42.3 173-798 37 Y250M-6 2828 19-17 |
16 23.6-51.4 197-908 55 Y280M-6 3364 19-18 |
17 28.3-61.6 222-908 75 Y315S-6 4042 20-19 |
18 33.6-73.1 249-1149 90 Y315M-6 4591 20-20 |
19 39.5-86.0 277-1280 110 Y315L-6 5061 20-21 |
20 46.0-100.3 307-1418 160 Y355M-6 7009 20-22 |
21 53.3-116.1 339-1563 200 Y355M-6 7703 20-23 |
22 61.3-113.4 372-1716 250 Y355L-6 8924 20-24 |
|
K K40-4 n=1450 r/min |
機號 風量m3/s 全壓pa 功率kw 電機型號 參考重量kg 曲線編號 |
8 4.4-9.5 108-497 5.5 Y132S-4 508 18-01 |
9 6.2-13.5 136-629 11 Y160M-4 682 18-02 |
10 8.5-18.6 168-776 15 Y160L-4 1015 18-03 |
11 11.3-24.7 203-939 30 Y200L-4 1308 18-04 |
12 14.7-32.1 242-1118 37 Y225S-4 1563 18-05 |
13 18.7-40.8 284-1312 55 Y250M-4 1890 18-06 |
14 23.4-50.9 329-1521 90 Y280M-4 2365 18-07 |
15 28.7-62.6 378-1746 110 Y315S-4 3528 18-08 |
|
|
|
|
|
|
|
|
