簡介
K系列礦用節能風機,是冶金工業礦山節能推廣站于80年代初研制成功的。它具有氣動效率高,能夠與通風網路很好匹配,節電效果極為顯著的獨特優點;并且葉片安裝角可調,可反轉反風,運轉噪聲較低;同時采用電機與葉輪直聯的結構,整體穩定性好,安裝方便,安全可靠,維修容易,裝置局阻低;它作為主扇,其裝置的土建工程量很小,可節能大量投資;它適于安裝在井下,是多級機站通風系統理想的機站風機。
因此,十幾年來K系列礦用節能風機得到了極為廣泛的應用,使其成非煤礦山最主要的通風設備。截止目前,全國冶金、有色、黃金、化工、建材和核工業等系統的六百多家礦山,應用了K系列礦用節能風機。其中上海梅山冶金公司鐵礦、魯中冶金礦山公司張家洼和小官莊鐵礦,鞍鋼弓長嶺井下礦,武鋼大冶,程潮和金山店鐵礦,酒鋼鏡鐵山鐵礦,邯邢礦山局玉石洼和西石門鐵礦,湖北大冶有色金屬公司銅綠山銅礦,金川有色金屬公司二礦,遼寧紅透山銅礦和五龍金礦,河北銅礦和金廠峪金礦,內蒙紅花溝金礦,山東招遠、三山島、焦家和新城金礦等等,各個系統的大、中型重點骨干礦山所用的主扇、輔扇和局扇,普遍采用了K系列礦用節能風機,均取得了理想的技術效果和經濟效益。
K系列礦用節能風機包括JK、DJK系列局扇、DK40、DK45系列主扇和K40、K45系列主輔扇。新一代K系列礦用節能風機設有穩流環裝置,特性曲線無駝峰,效率更高,性能更好,規格更多,適應范圍更廣,大、中、小型的各類非煤礦山,均可從中選到適用的主扇、輔扇、局扇和各級機站風機。
熱忱歡迎單位和各類礦山,選用由冶金工業礦山節能推廣站于研制、由我廠生產的K系列礦用節能風機。
高效節能低噪聲

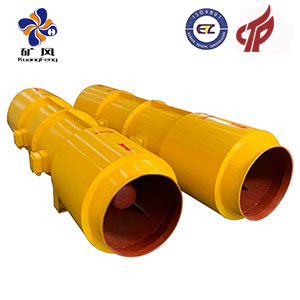

JK系列礦用局部扇風機
高效節能低噪聲的JK系列礦用局部扇風機(簡稱局扇),是根據冶金、有色、黃金、化工、建材和核工業等各類非煤礦山局部通風的需要設計的,適用于各種規格斷面的井巷掘進通風、采場和電耙道引風、無底柱分段采礦法進行路通風、其它局部通風以及某些輔助通風。也可用于隧道施工、地下工程施工等需要用風筒送風的場合通風。
JK系列局扇的設計,綜合考慮了各類局部通風作業面所需的排塵排煙風量、風筒送風距離、常用風筒規格、風阻值,以及礦井內的使用條件等。JK系列局扇分為單級工作輪JK-1№(參見圖1)、雙級工作輪JK-2№(參見圖2)和對旋運轉DJK等三類。JK40系列風扇(帶前、后消聲器)的結構參見圖3,DJK50系列對旋局扇(帶前、后消聲器)的結構參見圖4。其中JK40系列局扇和DJK50系列對旋局扇可以直接安裝在巷道底板上,也可以懸掛安裝在巷道的幫壁上或頂板下。
JK系列局扇具有以下特點:
(1)運轉效率高。單級和雙級工作輪最高全壓效率分別為92%和83%,對旋型最高全壓效率為85%,比原JF系列局扇提高20~30%,具有明顯的節電效果。
(2)規格齊全,適應性強。局扇的風量和全壓的值有各種不同的組合,送風距離從80米到600米不等(串聯運用送風距離可達1200米以上),可滿足用戶各種不同的需要。
(3)體積較小,重量較輕,移動靈活方便。在其性能與JF系列局扇基本相同時,體積減少20~30%,重量減輕20~30%。
(4)噪聲較低。在空礦場合實測1№.4局扇的噪聲不超過86dB(A)。如果用戶對局扇的噪聲有特殊要求,我廠可配套消聲器,請?jiān)谟嗀洉r(shí)作出說明。
JK系列局扇的電機均為2極,其轉速2860~2930r/min。
JK系列局扇的主要技術參數,見表1。
JK系列局扇的系列和機號(型號)表示方法如下:
JK 58?。? №.4
JK:礦用局部扇風機(“DJK”為對旋局扇)
58:輪轂比=0.58,“56”為=0.56
“67”為=0.67,“55”為=0.55
“40”為=0.40,“50”為=0.50
1:單級工作輪,“2”為雙級工作輪
№.4:機號為4,工作輪直徑D=400mm;“№.3”,機號為3,D=300mm,
JK系列高效節能低噪礦用局扇主要技術參數
局扇型號 |
電機 功率 (KW) |
風量 (m3/s) |
全壓 (Pa) |
最小風 筒直徑 (mm) |
送風 距離 (m) |
重量 (Kg) |
外形尺寸 |
||
D |
L |
H |
|||||||
JK40-1№5.5 |
5.5 |
4.3~5.1 |
633~475 |
550 |
120 |
720 |
653 |
3800 | 336.5 |
JK40-1№6.5 |
11 |
7.1~8.4 |
884~663 |
650 |
140 |
742 |
772 |
3800 |
396 |
JK40-1№7 |
15 |
8.8~10.5 |
1025~769 |
700 |
140 |
795 |
830 |
4100 |
425 |
JK40-1№7.5 |
22 |
10.9~12.9 |
1177~883 |
750 |
150 |
824 |
890 |
4100 |
455 |
JK40-1№8 |
30 |
13.2~15.6 |
1339~1005 |
800 |
150 |
848 |
950 |
4350 |
485 |
DJK-№5.5 |
2*5.5 |
4.8~5.8 |
1182~515 |
550 |
180 |
948 |
653 |
3800 |
336.5 |
JK55-1№5 |
11 |
4.2~6.6 |
1726~1324 |
450 |
200 |
135 |
600 |
535 |
400 |
JK56-1№3.15 |
2.2 |
1.4~2.1 |
853~588 |
300 |
80 |
53 |
374 |
634 |
193 |
JK56-1№4 |
4 |
2.1~3.4 |
1275~981 |
400 |
150 |
96 |
477 |
682 |
240 |
JK67-1№4.5 |
7.5 |
2.6~4.2 |
2256~1177 |
400 |
250 |
145 |
540 |
760 |
270 |
JK67-2№4.5 |
11 |
2.8~4.3 |
3237~1471 |
400 |
400 |
195 |
540 |
860 |
270 |
BJK67-1№5.25 |
28 |
4.0~6.3 |
3776~2648 |
500 |
600 |
420 |
620 |
1364 |
310 |
JK40-1№5.5 |
5.5 |
4.3~5.1 |
633~475 |
550 |
120 |
720 |
653 |
3800 |
336.5 |
JK40-1№6.5 |
11 |
7.1~8.4 |
884~663 |
650 |
140 |
742 |
772 |
3800 |
396 |
JK40-1№7 |
15 |
8.8~10.5 |
1025~769 |
700 |
140 |
795 |
830 |
4100 |
425 |
JK40-1№7.5 |
22 |
10.9~12.9 |
1177~883 |
750 |
150 |
824 |
890 |
4100 |
455 |
JK40-1№8 |
30 |
13.2~15.6 |
1339~1005 |
800 |
150 |
848 |
950 |
4350 |
485 |
DJK50-1№5.5 |
2×5.5 |
4.8~5.8 |
1182~515 |
550 |
180 |
948 |
653 |
3800 |
336.5 |
DJK50-1№6.5 |
2×11 |
7.9~9.5 |
1651~719 |
650 |
200 |
1120 |
772 |
3800 |
396 |
DJK50-1№7 |
2×15 |
9.9~11.9 |
1915~834 |
700 |
200 |
1207 |
830 |
4100 |
425 |
DJK50-1№7.5 |
2×22 |
12.2~14.6 |
2198~957 |
750 |
220 |
1293 |
890 |
4100 |
455 |
DJK50-1№8 |
2×30 |
14.8~17.8 |
2501~1089 |
800 |
220 |
1340 |
950 |
4350 |
485 |
高效率,低噪聲,特性曲線無駝峰

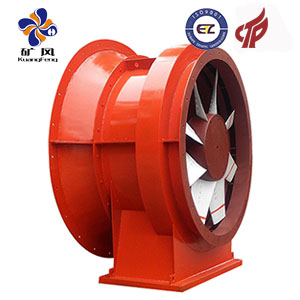

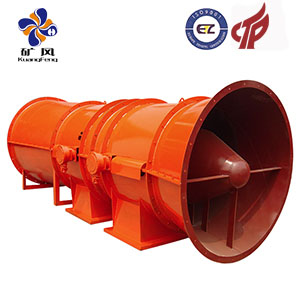

新一代K、DK(FKZ)系列礦用節能風機
1、概述
新一代K、DK系列礦用節能風機,是在原礦用節能風機的基礎上,通過技術改進、完善結構、提高性能和擴大機號而設計成功的。該系列風機運轉效率更高、噪聲更低、性能范圍更大,節能效果更為顯著。同時主風筒內設有穩流環裝置,特性曲線無駝峰,可保證風機在任何阻力狀態下都可穩定運轉。
為擴大該系列風機的性能范圍,滿足各類大中小型煤礦山的需要,使低、中、高阻力和大、中、小風量的各類型通風網路,均可選到在高效區運轉的主扇、輔扇和多級機站風機,該系列風機采用0.40和0.45兩種輪轂比、單機和對旋兩種結構型式,即分為K40、K45和DK40、DK45四種。并且K40分別采用4、6、8極電機為三種轉速,K45分別采用4、6極電機為二種轉速,DK40、DK45均分別為6、8極電機為二種轉速。
這樣,各個機號與二種輪轂比、二種結構型式和三種轉速,按一定的方式“組合”,便使該系列風機共有93種規格。
新一代K系列和DK系列無駝峰礦用節能風機性能范圍和主要技術參數,分別見表2和表3。表中所列參考重量為包括電機和擴散器的整機重量。
K40和K45系列風機示意圖和外形結構示意圖和外形尺寸表,分別見圖5和表4、表5。
DK40和DK45系列風機及其擴散器結構示意圖和外形尺寸表,分別見圖6和表6、表7。
新一代K、DK系列礦用節能風機的型號表示方法(舉例)如下:
K40-4-№15
K:礦用風機(“DK”為對旋型礦用風機)
40:輪轂比=0.40(“45”為=0.45)
4:電機極數為4,n=1450r/min(“6”為6極,n=980r/min;“8”為8極,n=730r/min)
№15:機號為15
K、DK系列風機型號新、舊表示方法對應關系如下表:
現風機型號表示方法 |
對應原風機型號表示方法 |
(FKZ)K40-4-№ |
K40(A) |
(FKZ)K40-6-№ |
K40(B) |
(FKZ)K40-8-№ |
K40(C) |
(FKZ)DK40-6-№ |
DK40(B) |
(FKZ)K45-6-№ |
K45 |
(FKZ)DK45-6-№ |
DK45 |
新一代K系列無駝峰礦用節能風機性能范圍和主要技術參數 表2
FKZ K40-8 n=730 r/min |
機號 風量m3/s 全壓Pa 功率KW 電機型號 參考重量kg 曲線編號 |
11 5.7-12.4 52-238 4 Y160M1-8 1087 29-25 |
12 7.4-16.1 61-283 5.5 Y160M2-8 1283 29-26 |
13 9.4-20.5 72-332 7.5 Y160L-8 1510 29-27 |
14 11.8-25.6 84-386 11 Y180L-8 1773 29-28 |
15 14.5-31.5 96-443 15 Y200L-8 2578 30-29 |
16 17.6-38.3 109-504 22 Y225M-8 2976 30-30 |
17 21.1-45.9 123-568 30 Y250M-8 3405 30-31 |
18 25.0-54.5 138-637 37 Y280S-8 3905 30-32 |
19 29.4-64.1 154-710 55 Y132S-8 4766 31-33 |
20 34.3-74.7 170-787 75 Y315M-8 6216 31-34 |
21 39.7-86.5 188-867 90 Y315L1-8 6800 31-35 |
22 45.7-99.4 206-952 110 Y315L2-8 7420 31-36 |
23 52.2-113.6 225-1041 132 Y355M-8 8616 32-37 |
24 59.3-129.1 245-1133 160 Y355M-8 9317 32-38 |
25 67.0-146 266-1229 200 Y355L-8 11666 32-39 |
26 75.4-164.2 288-1330 250 Y450S3-8 13638 32-40 |
FKZ K40-6 N=980r/min |
機號 風量m3/s 全壓pa 功率kw 電機型號 參考重量kg 曲線編號 |
7 2.0-4.3 38-174 1.1 Y90L1-6 350 18-09 |
8 3.0-6.4 49-227 2.2 Y112M-6 468 19-10 |
9 4.2-9.1 62-287 3 Y132S-6 603 19-11 |
10 5.8-12.5 77-355 5.5 Y132M2-6 924 19-12 |
11 7.7-16.7 93-429 7.5 Y160M-6 1137 1913 |
12 9.9-21.7 111-510 15 Y180L-6 1395 19-14 |
13 12.6-27.5 130-599 18.5 Y200L-6 1650 19-15 |
14 15.8-34.4 150-695 30 Y225M-6 1952 19-16 |
15 19.4-42.3 173-798 37 Y250M-6 2828 19-17 |
16 23.6-51.4 197-908 55 Y280M-6 3364 19-18 |
17 28.3-61.6 222-908 75 Y315S-6 4042 20-19 |
18 33.6-73.1 249-1149 90 Y315M-6 4591 20-20 |
19 39.5-86.0 277-1280 110 Y315L-6 5061 20-21 |
20 46.0-100.3 307-1418 160 Y355M-6 7009 20-22 |
21 53.3-116.1 339-1563 200 Y355M-6 7703 20-23 |
22 61.3-113.4 372-1716 250 Y355L-6 8924 20-24 |
FKZ K40-4 n=1450 r/min |
機號 風量m3/s 全壓pa 功率kw 電機型號 參考重量kg 曲線編號 |
8 4.4-9.5 108-497 5.5 Y132S-4 508 18-01 |
9 6.2-13.5 136-629 11 Y160M-4 682 18-02 |
10 8.5-18.6 168-776 15 Y160L-4 1015 18-03 |
11 11.3-24.7 203-939 30 Y200L-4 1308 18-04 |
12 14.7-32.1 242-1118 37 Y225S-4 1563 18-05 |
13 18.7-40.8 284-1312 55 Y250M-4 1890 18-06 |
14 23.4-50.9 329-1521 90 Y280M-4 2365 18-07 |
15 28.7-62.6 378-1746 110 Y315S-4 3528 18-08 |
|
|
|
|
|
|
|
|
FKZ K45-4 n=1450 r/min |
機號 風量m3/s 全壓Pa 功率KW 電機型號 參考重量kg 曲線編號 |
8 6.6-12.5 357-685 7.5 Y132M-4 547 33-41 |
9 9.5-17.8 452-867 15 Y160L-4 735 33-42 |
10 13.0-24.0 558-1071 30 Y200L-4 1169 33-43 |
11 17.3-32.6 675-1295 45 Y225M-4 1442 33-44 |
12 22.5-42.3 804-1542 75 Y280S-4 1876 34-45 |
13 28.6-53.8 943-1810 90 Y280M-4 2205 34-46 |
14 35.7-67.2 1094-2099 132 Y355M-4 2891 34-47 |
15 43.9-82.6 1256-2409 200 Y315L2-4 3887 34-48 |
|
|
|
|
|
|
|
|
FKZ K45-6 n=980 r/min |
機號 風量m3/s 全壓Pa 功率KW 電機型號 參考重量kg 曲線編號 |
7 3.0-5.7 125-240 1.5 Y100L-6 375 35-49 |
8 4.5-8.4 163-313 3 Y132S-6 512 35-50 |
9 6.4-12.0 207-396 5.5 Y132M2-6 649 35-51 |
10 8.7-16.5 255-489 7.5 Y160M-6 998 35-52 |
11 11.6-22.0 309-592 15 Y180L-6 1248 36-53 |
12 15.1-28.5 367-704 18.5 Y200L1-6 1495 36-54 |
13 19.2-36.3 431-827 30 Y225M-6 1789 36-55 |
14 23.9-45.3 500-959 45 Y280S-6 2246 36-56 |
15 29.4-55.7 574-1101 55 Y280M-6 3148 37-57 |
16 35.7-67.6 653-1252 90 Y315M-6 3991 37-58 |
17 42.8-81.1 737-1414 110 Y315L1-6 4436 37-59 |
18 50.9-96.2 826-1585 160 Y355M-6 5384 37-60 |
19 59.8-113.2 920-1766 200 Y355M-6 5955 38-61 |
20 69.8-132.0 1019-1956 250 Y355L-6 6810 38-62 |
|
|
DK40風機性能范圍和主要技術參數
DK40-6 n=960r/min |
機號 風量m3/s 靜壓Pa 功率kw 電機 |
15 18.2-43.6 382-1690 Y250M-6 2*37 |
16 22.1-52.9 435-1923 Y280M-6 2*55 |
17 26.5-63.5 491-2171 Y315S-6 2*75 |
18 31.5-75.4 51-2433 Y315M-6 2*90 |
19 37.0-88.6 614-2711 Y315l-6 2*132 |
20 43.2-103.4 680-3004 Y355M-6 2*160 |
21 50.0-119.7 750-3312 Y355M-6 2*200 |
|
|
DK40-8 n=730r/min |
機號 風量m3/s 靜壓Pa 功率kw 電機 |
18 23.5-56.1 30.6-1150 74 Y280S-8 |
19 27.6-66.0 341-1204 110 Y315S-8 |
20 32.2-77.0 377-1334 150 Y315M-8 |
21 37.3-89.1 416-1838 180 Y315L1-8 |
22 42.8-102.5 457-1917 220 Y315L2-8 |
23 48.9-117.1 499-2004 264 Y355M-8 |
24 55.6-133.0 543-2050 320 Y355M-8 |
25 62.9-150.4 589-2605 400 Y355L-8 |
|
DK45-6 n=960r/min |
機號 風量m3/s 靜壓Pa 功率kw 電機 |
12 10.7-27.6 698-1074 44 Y200L2-6
|
13 13.6-35.0 819-1113 74 Y250M-6
|
14 17.0-43.8 920-1271 110 Y280M-6
|
15 20.9-53.8 991-1148 150 Y315S-6
|
16 25.4-65.3 941-1444 180 Y315M-6
|
17 30.4-78.3 1100-1759 264 Y315L2-6
|
18 36.1-93.5 1270-2093 2×160 Y355M-6
|
19 90-101.4 1465-2239 400 Y355M-6
|
20 49.5-127.5 1939-2819 500 Y355L-6
|
DK45-8 n=730r/min |
機號風量m3/s 靜壓Pa 功率kw 電機 |
16 18.9-48.7 688-1356 74 Y280S-8
|
17 22.7-58.4 777-1531 110 Y315S-8
|
18 26.9-69.3 871-1716 150 Y315M-8
|
19 31.6-81.5 971-1912 180 Y315L1-8
|
20 36.9-95.1 1076-2019 220 Y315L2-8
|
21 42.7-110.1 1186-2036 320 Y355M-8
|
22 49.1-126.6 1302-2163 400 Y355L-8
|
|
|
K40、K45系列風機外形尺寸(一) 表4
