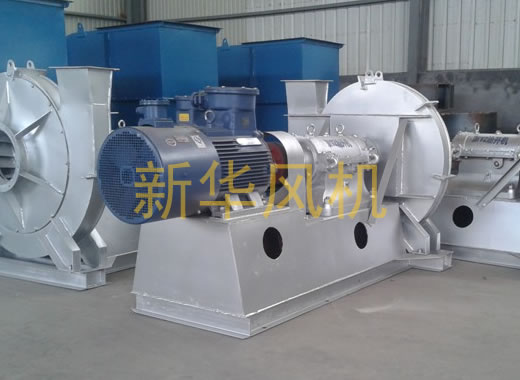

不銹鋼風機

產品描述：概述 W9-19、W9-26系列風機適用于輸送無腐蝕性、不自燃、最高溫度不超過700℃的高溫氣體，介質中所含的塵土及硬質顆粒物不大于150mg/m3。
在線訂購

概述

W9-19、W9-26系列風機適用于輸送無腐蝕性、不自燃、最高溫度不超過700℃的高溫氣體，介質中所含的塵土及硬質顆粒物不大于150mg/m³。

W9-26型12.5C、12.5D、12.5F高溫離心通風機為新設計的高效率節能產品，主要用于輸送溫度為250-400℃、含塵量小于150mg/m³的高溫氣體。

(1)W9-19、W9-26風機為單吸入式。

(2)W9-19、W9-26風機可制成右旋和左旋兩種型式，從電動機一端正視，葉輪按順時針方向旋轉稱右旋轉風機，以“右”表示；按逆時針方向旋轉，稱左旋轉風機，以“左”表示。

(3) 風機出口位置以機殼的出風口角度表示，“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六種角度。W9-26型高溫風機有D、C、F傳動方式。

結構

(1)葉輪：葉輪上有12片前向彎曲葉片，葉輪成型后，經動、靜平衡及超速試驗、保證運轉平穩、安全可靠。

(2)機殼：用低合金鋼板制成的蝸形體。

(3)進風口：收斂式流線型的整體結構，用螺栓接在前蓋板組上。

(4)傳動組：由主軸、水冷軸承箱、聯軸器等組成，主軸采用優質合金鋼，軸承箱為整體水冷結構。

W9-26型高溫風機的性能是按風機進氣溫度tj、進口壓力Pj、進口密度ρj的空氣介質計算，當進氣條件不同時，其氣體密度隨進氣溫度和進口大氣壓力的變化關系如下：

風機性能隨氣體密度ρj變化，其容量流量不變，全壓p、內功率P按下式計算：

風機應按圖樣所示的位置與尺寸進行安裝，校正電機軸與風機等軸線的同軸度。注意調整機殼軸線，使其在水平的垂直方向低于風機軸軸線尺寸且必須按圖確定。

訂貨須知

訂貨時請注明風機型號、機號、流量、全壓、使用溫度、最高瞬時溫度、電動機型號、出口角度及旋轉方向。

W9-19高溫風機性能與選用件表

W9-19高溫風機性能與選用件表

W9-26高溫風機性能與選用件表

W9-26型12.5C、D、F高溫離心通風機FW9-26型15.5防腐高溫風機性能表
