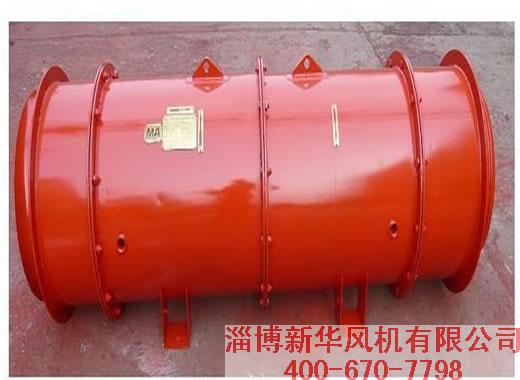

DJK50局扇風機

DJK50局扇風機
DJK50局扇風機
產品描述：JK系列礦用局部扇風機 高效節能低噪聲的JK系列礦用局部扇風機（簡稱局扇），是根據冶金、有色、黃金、化工、建材和核工業等各類非煤礦山局部通風的需要設計的，適用于各種規格斷面的井巷掘進通風、采場和電耙道引風、無底柱分段采礦法進行路通風、其它局部通風以及某些輔助通風。也可用于隧道施工、地下工程施工等需要用風筒送風的場合通風。
在線訂購

JK系列礦用局部扇風機

高效節能低噪聲的JK系列礦用局部扇風機（簡稱局扇），是根據冶金、有色、黃金、化工、建材和核工業等各類非煤礦山局部通風的需要設計的，適用于各種規格斷面的井巷掘進通風、采場和電耙道引風、無底柱分段采礦法進行路通風、其它局部通風以及某些輔助通風。也可用于隧道施工、地下工程施工等需要用風筒送風的場合通風。

JK系列局扇的設計，綜合考慮了各類局部通風作業面所需的排塵排煙風量、風筒送風距離、常用風筒規格、風阻值，以及礦井內的使用條件等。JK系列局扇分為單級工作輪JK－1№（參見圖1）、雙級工作輪JK-2№（參見圖2）和對旋運轉DJK等三類。JK40系列風扇（帶前、后消聲器）的結構參見圖3，DJK50系列對旋局扇（帶前、后消聲器）的結構參見圖4。其中JK40系列局扇和DJK50系列對旋局扇可以直接安裝在巷道底板上，也可以懸掛安裝在巷道的幫壁上或頂板下。

JK系列局扇具有以下特點：

（1）運轉效率高。單級和雙級工作輪最高全壓效率分別為92%和83%，對旋型最高全壓效率為85%，比原JF系列局扇提高20～30%，具有明顯的節電效果。

（2）規格齊全，適應性強。局扇的風量和全壓的值有各種不同的組合，送風距離從80米到600米不等（串聯運用送風距離可達1200米以上），可滿足用戶各種不同的需要。

（3）體積較小，重量較輕，移動靈活方便。在其性能與JF系列局扇基本相同時，體積減少20～30%，重量減輕20～30%。

（4）噪聲較低。在空礦場合實測1№.4局扇的噪聲不超過86dB(A)。如果用戶對局扇的噪聲有特殊要求，我廠可配套消聲器，請?jiān)谟嗀洉r(shí)作出說明。

JK系列局扇的電機均為2極，其轉速2860～2930r/min。

JK系列局扇的主要技術參數，見表1。

JK系列局扇的系列和機號（型號）表示方法如下：

JK 58 － 1 №.4

JK：礦用局部扇風機（“DJK”為對旋局扇）

58：輪轂比＝0.58，“56”為＝0.56

“67”為＝0.67，“55”為＝0.55

“40”為＝0.40，“50”為＝0.50

1：?jiǎn)渭?jí)工作輪，“2”為雙級工作輪

№.4：機號為4，工作輪直徑D＝400mm；“№.3”，機號為3，D＝300mm，

JK系列高效節能低噪礦用局扇主要技術參數

局扇型號	電機 功率 (KW)	風量（m3/s）	全壓 (Pa)	最小風 筒直徑 (mm)	送風 距離	重量（Kg）	外形尺寸
局扇型號	電機 功率 (KW)	風量（m3/s）	全壓 (Pa)	最小風 筒直徑 (mm)	送風 距離	重量（Kg）	D	L	H
JK58-1№3	1.5	0.9～1.4	928～575	300	80	51	390	486	230
JK58-1№3.5	3	1.5～2.4	1263～752	350	150	74	450	562	260
JK58-1№4	5.5	2.2～3.5	1648～1020	400	200	115	520	649	290
JK58-1№4.5	11	3.1～5.0	2093～1295	450	300	135	585	728	320
JK58-2№4	11	2.2～3.5	2923～1811	400	400	130	520	877	290
JK55-2№4.5	11	3.0～5.2	2276～1275	450	300	140	543	704	375
JK55-1№5	11	4.2～6.6	1726～1324	450	200	135	600	535	400
JK56-1№3.15	2.2	1.4～2.1	853～588	300	80	53	374	634	193
JK56-1№4	4	2.1～3.4	1275～981	400	150	96	477	682	240
JK67-1№4.5	7.5	2.6～4.2	2256～1177	400	250	145	540	760	270
JK67-2№4.5	11	2.8～4.3	3237～1471	400	400	195	540	860	270
BJK67-1№5.25	28	4.0～6.3	3776～2648	500	600	420	620	1364	310
JK40-1№5.5	5.5	4.3～5.1	633～475	550	120	720	653	3800	336.5
JK40-1№6.5	11	7.1～8.4	884～663	650	140	742	772	3800	396
JK40-1№7	15	8.8～10.5	1025～769	700	140	795	830	4100	425
JK40-1№7.5	22	10.9～12.9	1177～883	750	150	824	890	4100	455
JK40-1№8	30	13.2～15.6	1339～1005	800	150	848	950	4350	485
DJK50-1№5.5	2×5.5	4.8～5.8	1182～515	550	180	948	653	3800	336.5
DJK50-1№6.5	2×11	7.9～9.5	1651～719	650	200	1120	772	3800	396
DJK50-1№7	2×15	9.9～11.9	1915～834	700	200	1207	830	4100	425
DJK50-1№7.5	2×22	12.2～14.6	2198～957	750	220	1293	890	4100	455
DJK50-1№8	2×30	14.8～17.8	2501～1089	800	220	1340	950	4350	485
